Accura 8 系列 影像測繪儀
產品介紹…



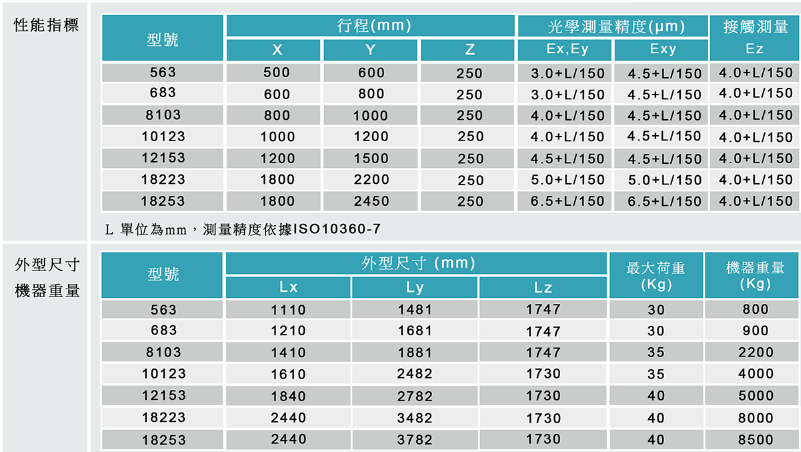

儀器型號

Accura 8

50.60

60.80

80.100

100.120

120.150

180.220

工作台尺寸(mm)

600x1130

700x1330

900x1530

1100x1730

1300x2030

1900x2730

測量行程
(mm)

X

500

600

800

1000

1200

1800

Y

600

800

1000

1200

1500

2200

Z

250

250

250

250

250

250

控制方式

搖桿操控CNC功能.自動對焦.自動繪圖.自動測量.自動倍率切換
採用德國HEIDENHAIN工業級四軸CNC控制系統,全伺服閉環控制

測量與瞄準系統

工業級量測專用高解析彩色1/3"CCD

美國Navitar全自動量測專用高解析鏡頭(自動變倍)

  變焦物鏡倍率:0.7-4.5X

  工作距離:90 mm

  呈像放大倍率:25-180X

  光學尺分辨率:0.0004mm

Hexagon PC-Dmis Basic 版測繪軟體

示值誤差

XY ≤ (3.5 + L/150)μm

XY ≤ (4 + L/150)μm

XY ≤ (5 + L/150)μm

照明系統

表面光源及透射光源均採用LED,亮度可調

外形尺寸
(**高,單位:mm

1110x1480x1750

1210x1680x1750

1410x1880x1750

1610*2080*1750

1810*2380*1750

2410*3080*1750

儀器重量

800 KG

900 KG

1100 KG

1300 KG

1600 KG

2000 KG

工作臺承重

30 KG

30 KG

35 KG

35 KG

40 KG

40 KG

儀器電源

220 V ± 10%50 Hz


產品說明:

Accura 8系列影像量測系統,是瑞典海克斯康集團旗下SEVEN OCEAN所推出之移動橋式大型影像測繪系統。

適用於各種大型工件之非接觸式測量。如(面板、PCB線路板、平板類產品、五金零件、沖壓件、手機零件、印刷製品、橡塑膠製品、齒輪、電子電線器材、SMT貼附件…等)

Accura 8系列影像量測系統,採用HEXAGON專利三角橫樑技術,全氣浮導軌,無磨損。高精密研磨級滾珠螺桿,高速、高精度,搭配專利預載荷空氣軸承,全氣浮導軌技術運用,研磨級機構傳動,高速、無間隙、定位精準。再搭載權威PTB認證,PC-DMIS專業CNC自動量測軟體,針對各種複雜、精密零件的輪廓、表面尺寸、角度與位置,進行自動化的精準測量,提升企業品質之信度與效能。


研發技術不斷更新,需更詳細的資訊請【與我聯絡

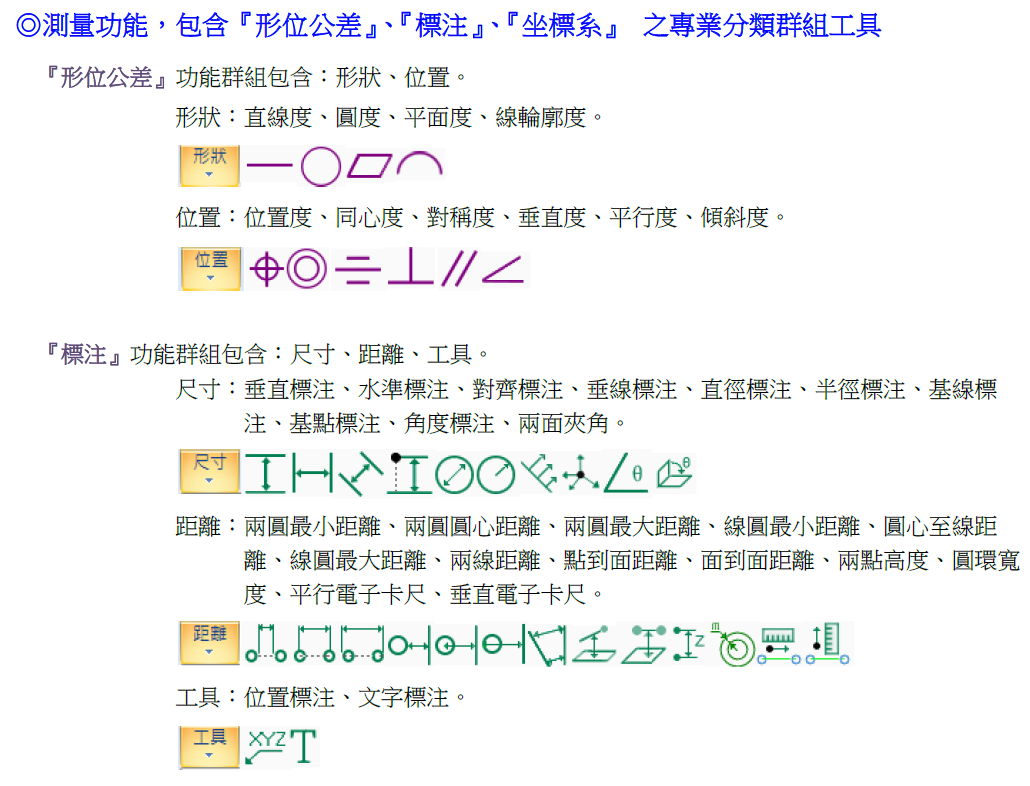

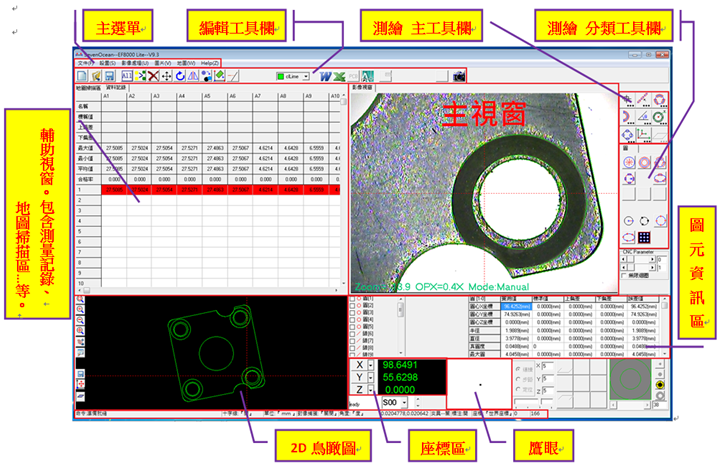

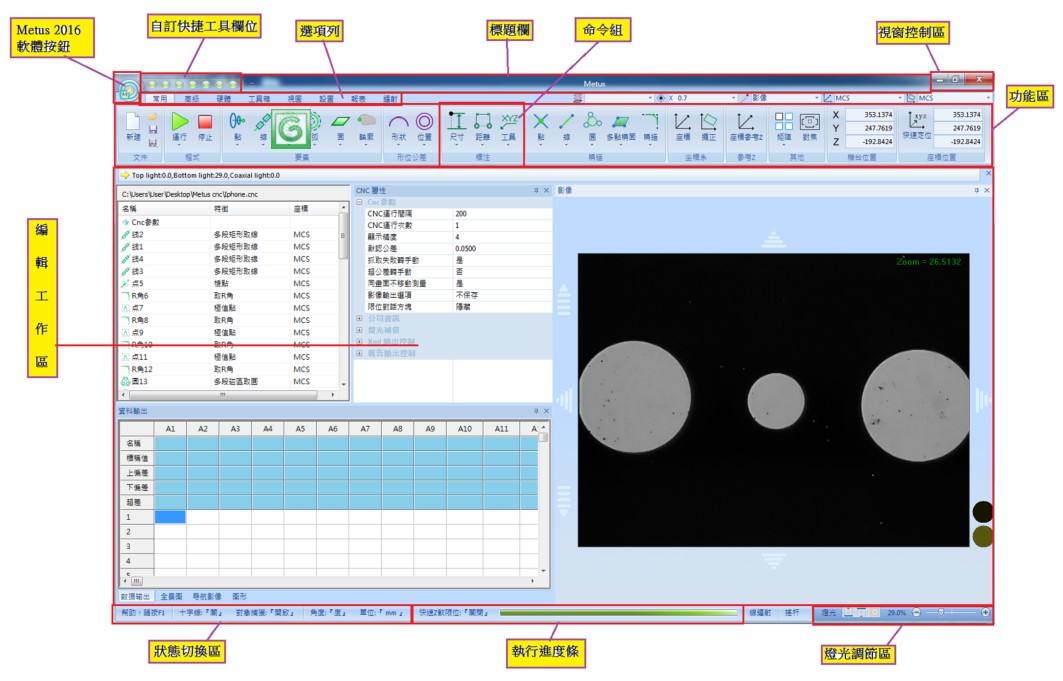

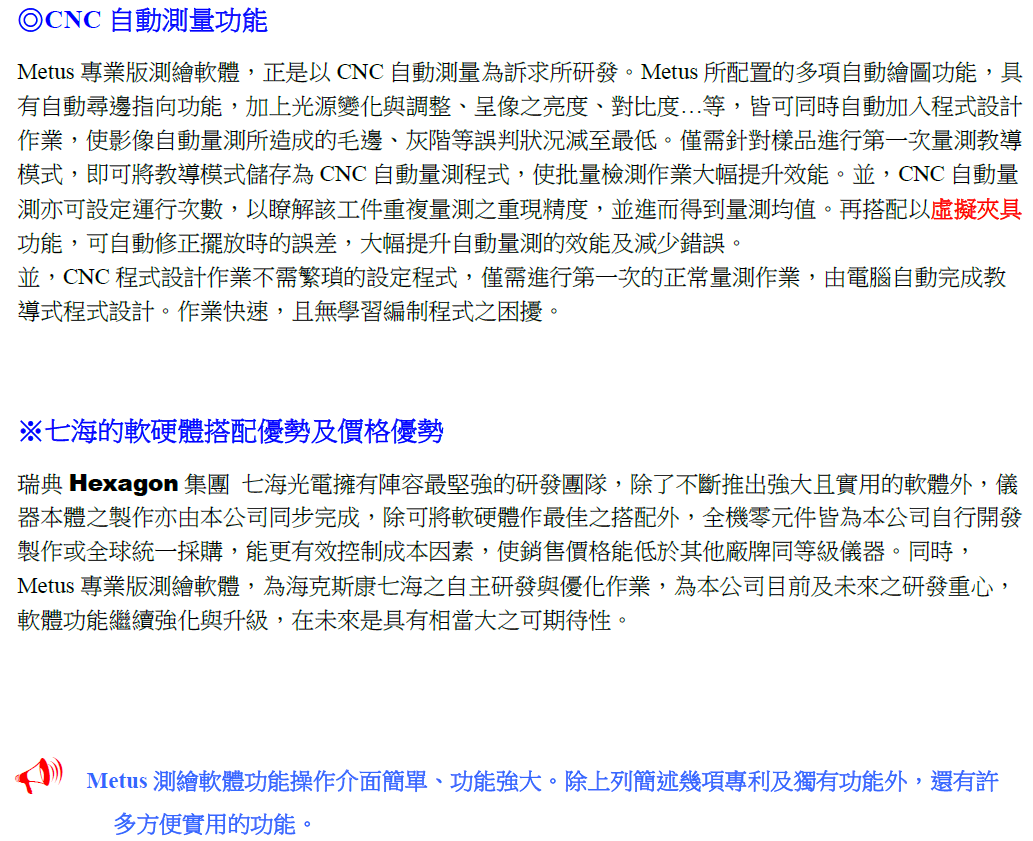

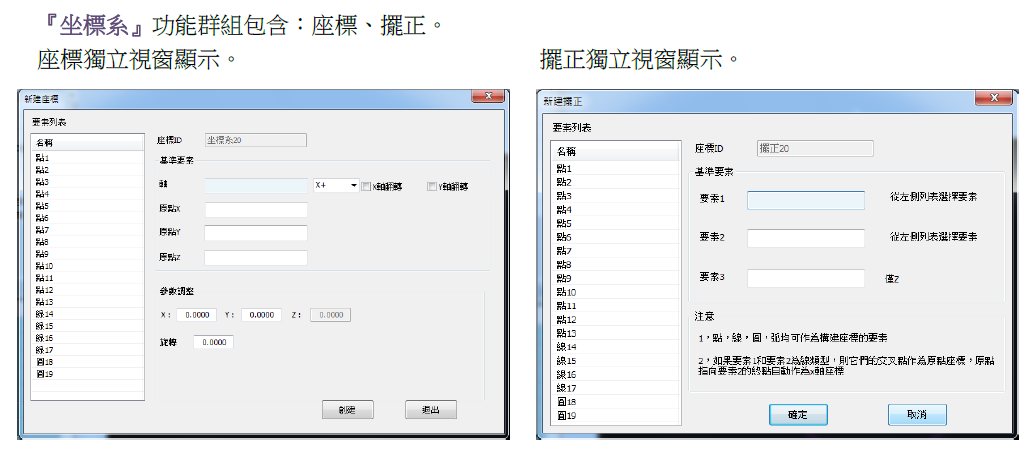

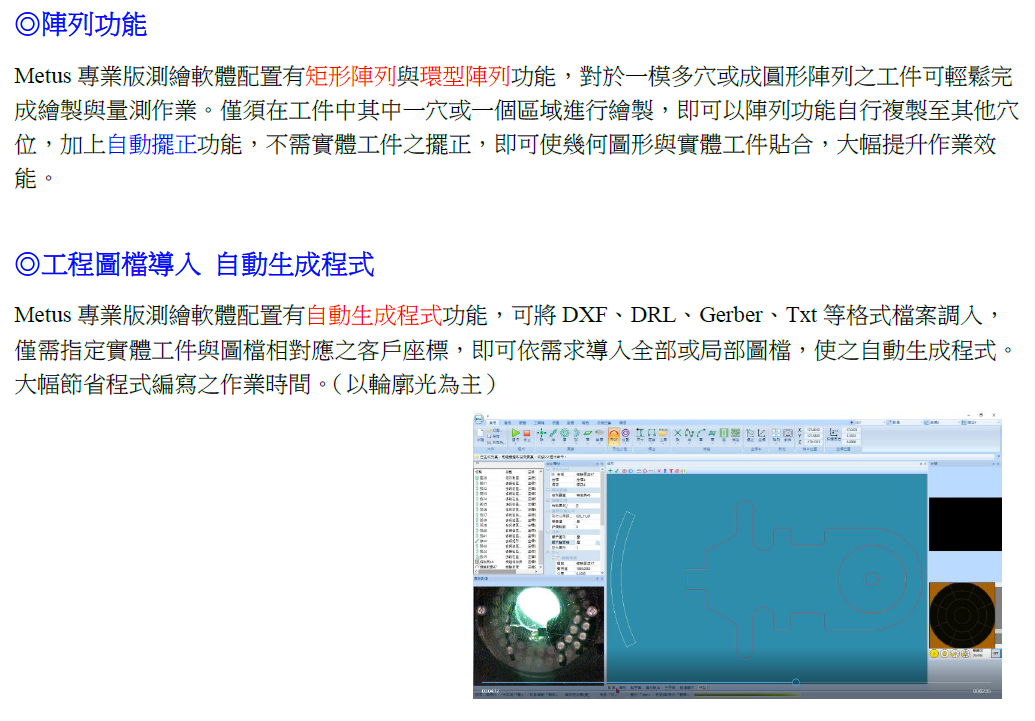

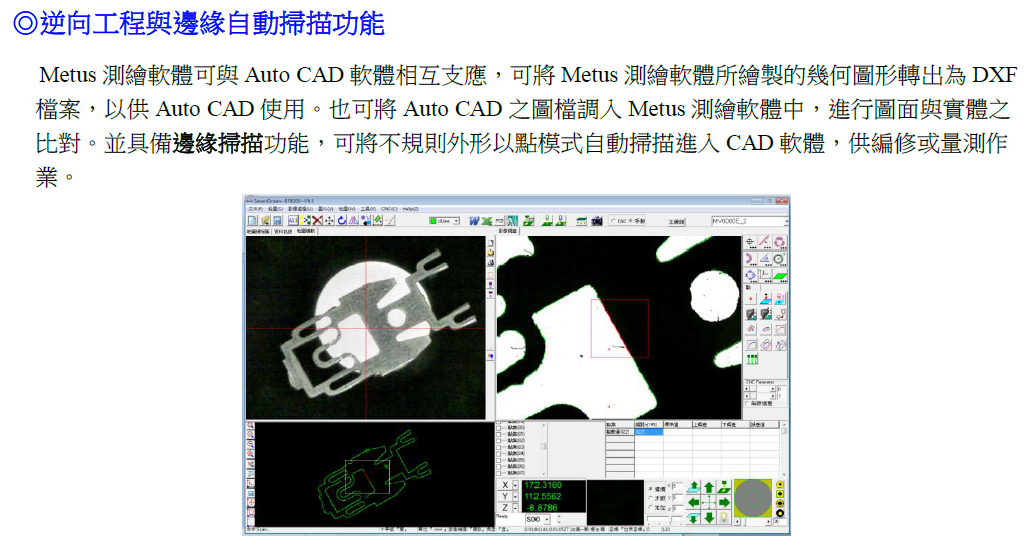

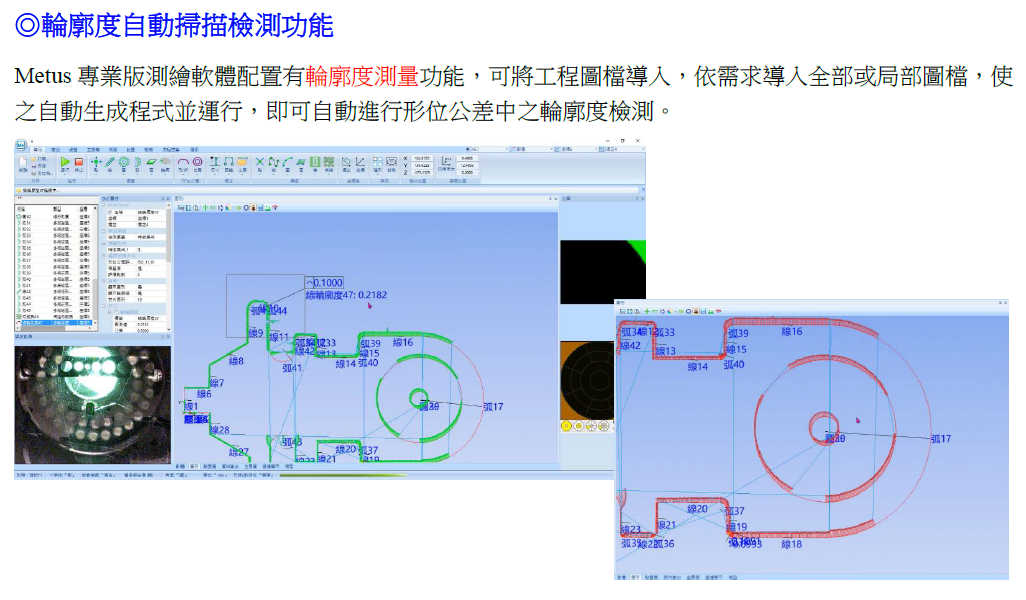

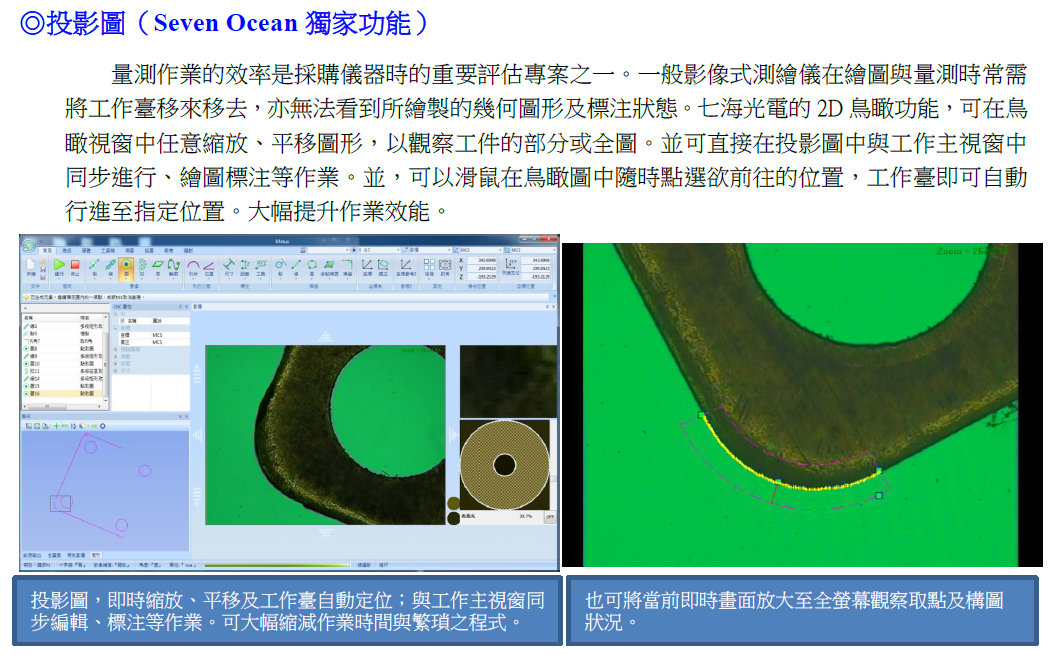

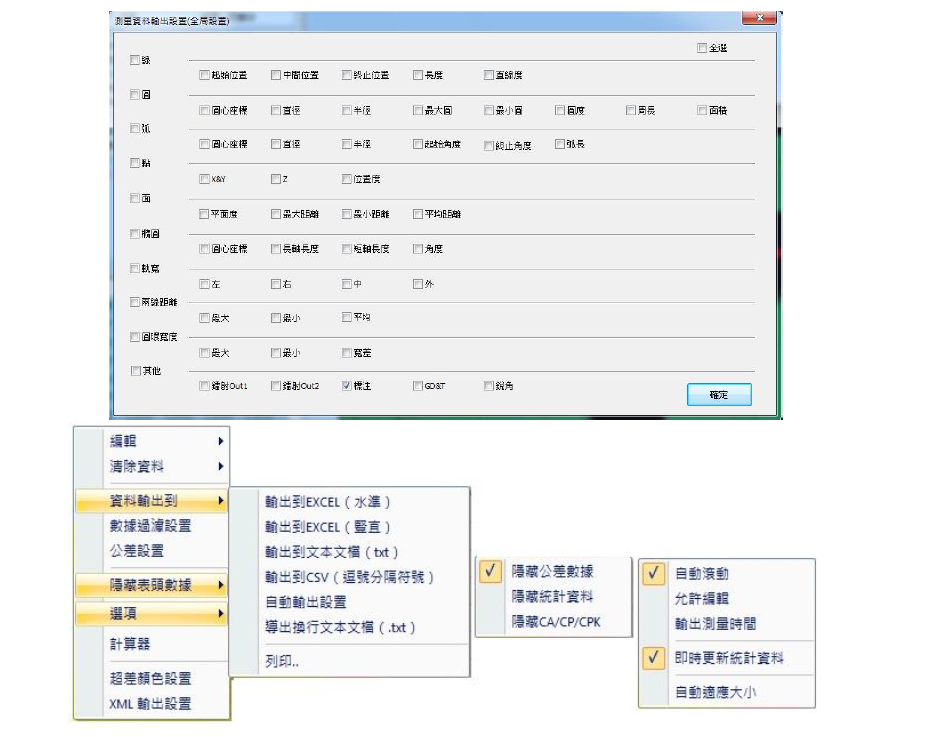

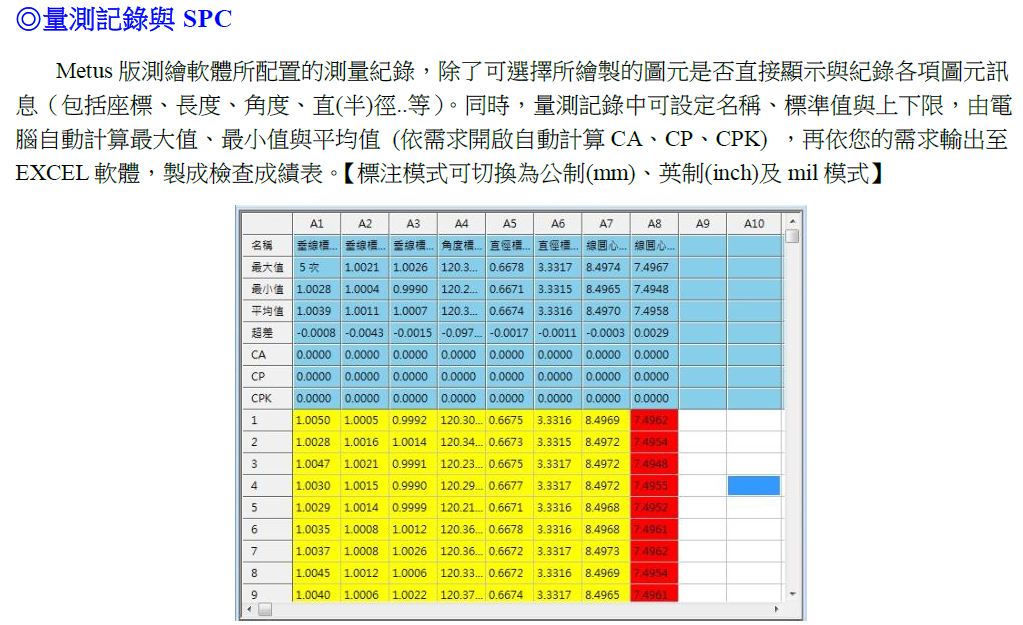

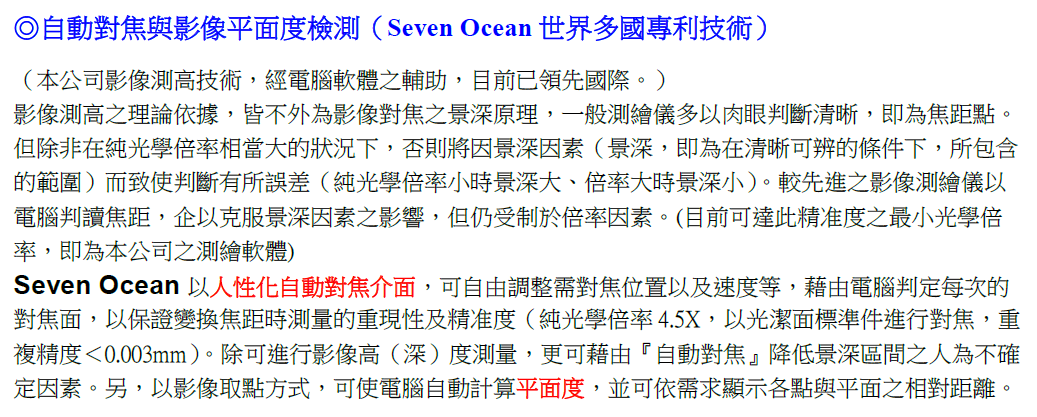

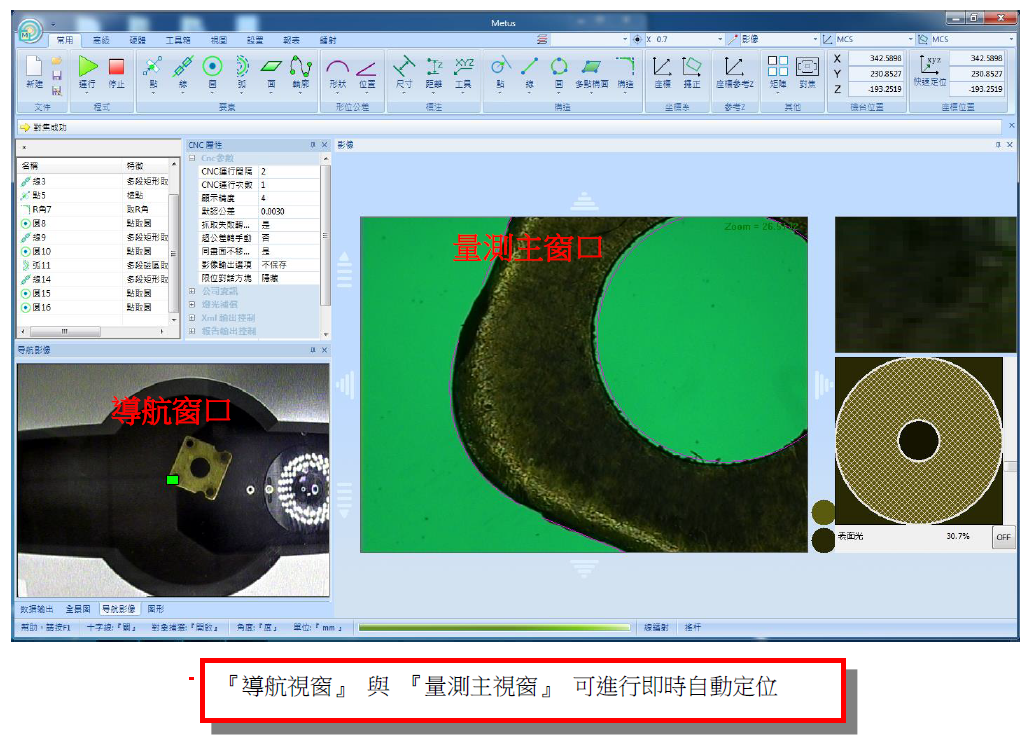

軟體功能介紹:
