Eagle_M 系列 影像測繪儀
產品介紹…



儀器型號

Eagle_M 2010

Eagle_M 3020

Eagle_M 4030

工作臺面尺寸(mm)

360*260

460*360

560*460

承載玻璃尺寸(mm)

270*140

360*260

440*340

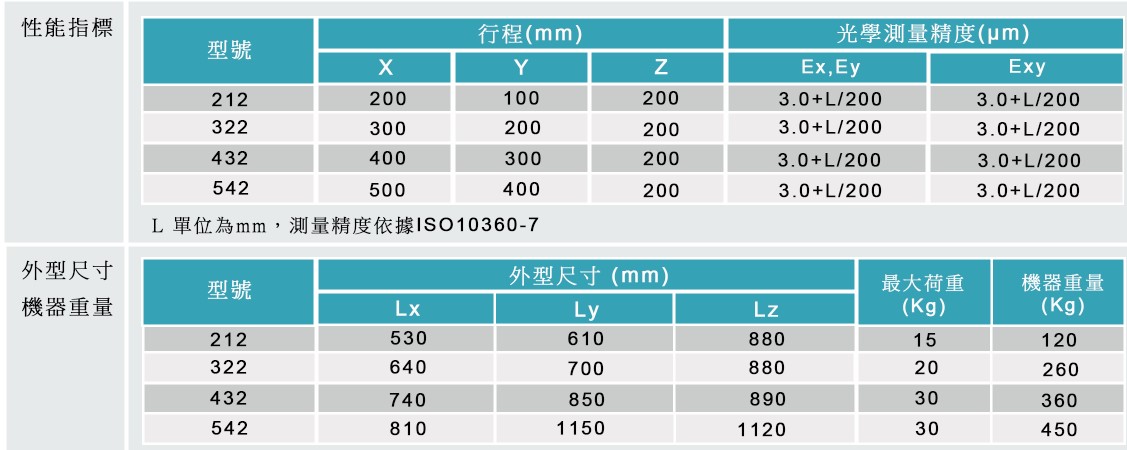

測量行程(X*Y*Z)(mm)

200X*100Y*200Z

300X*200Y*200Z

400X*300Y*200Z

測量與瞄準系統

HEXAGON-A級量測專用鏡頭

HEXAGON-A級高解析彩色1/3"CCD

  變焦物鏡倍率:0.7-4.5X

  工作距離:90 mm

  呈像放大倍率:25-180X

  光學尺解析度:0.001mm (XYZ)

美國七海EF系列專業版測繪軟體

示值誤差

XY(3 +5 L/1000)μm ( L為被測長度單位:mm)

傳動系統

三軸無間隙摩擦傳動系統/三軸手動控制/XY軸配置快速位移裝置

照明系統

表面光源及透射光源均採用LED,亮度可調

外形尺寸
(長**高,單位:mm

650*550*900

750*650*900

850*750*900

儀器重量

120KG

260KG

360KG

工作臺承重

15KG

20KG

30KG

儀器電源

110V(AC)60HZ

備註

配置 燈源程式控制系統/配置即時導航系統

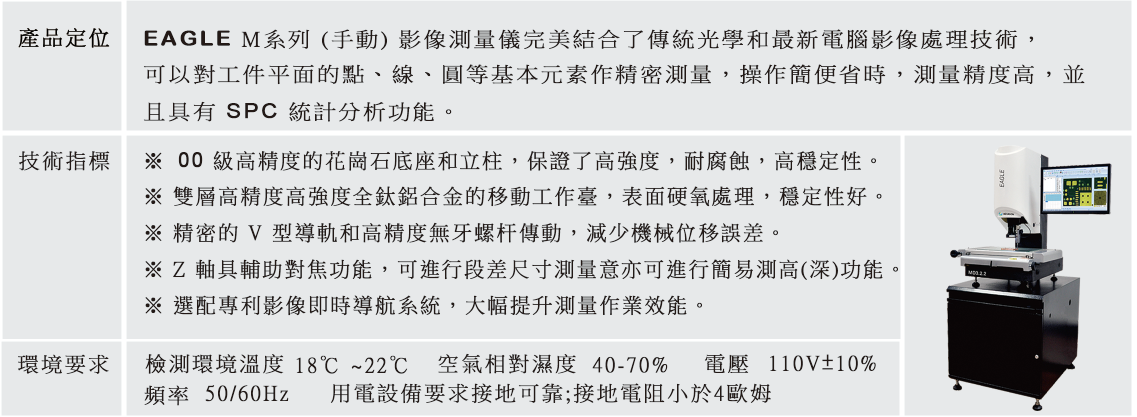

產品說明:

研發技術不斷更新,需更詳細的資訊請【與我聯絡
軟體功能介紹:
