Eagle_S 系列 影像測繪儀
產品介紹…

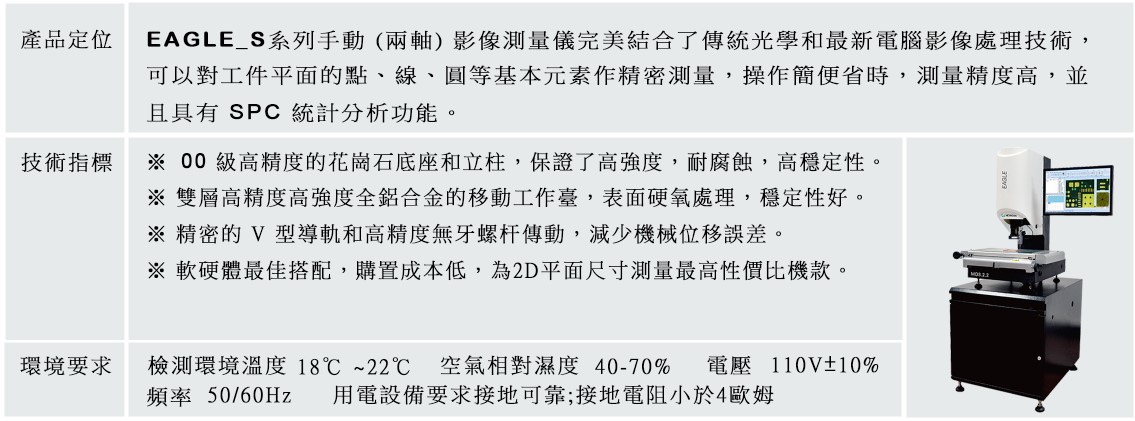

EAGLE_S系列手動 (兩軸) 影像測量儀

完美結合了傳統光學和最新電腦影像處理技術,
可以對工件平面的點、線、圓等基本元素作精密測量,操作簡便省時,測量精度高,並且具有 SPC 統計分析功能。
00 級高精度的花崗石底座和立柱,保證了高強度,耐腐蝕,高穩定性。
※ 雙層高精度高強度全鋁合金的移動工作臺,表面硬氧處理,穩定性好。
※ 精密的 V 型導軌和高精度無牙螺杆傳動,減少機械位移誤差。
※ 軟硬體最佳搭配,購置成本低,為2D平面尺寸測量最高性價比機款。

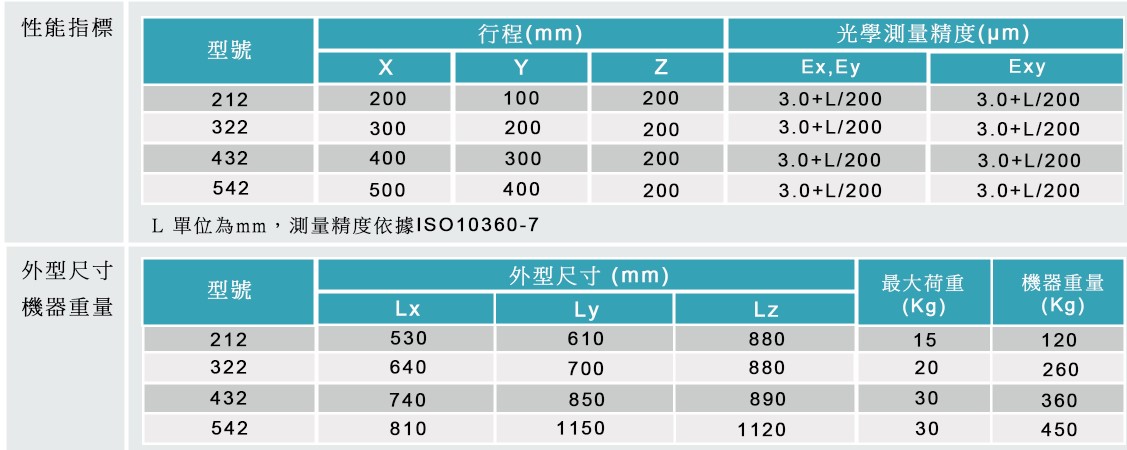

產品說明:


研發技術不斷更新,需更詳細的資訊請【與我聯絡
軟體功能介紹:

Metus 功能介紹與教學影片

~不定期功能更新及測量技術分享,歡迎訂閱~

客製化介面

取繪圖面比例尺

重點尺寸拍照

電腦自動接圖

自動繪圖_點

自動繪圖_線

自動繪圖_圓

自動繪圖_弧

自動尋邊掃描

座標系
兩圓建立客戶座標

座標系
兩線建立客戶座標

座標系
線圓建立客戶座標

座標系
兩圓建立客戶座標

座標系
兩圓建立客戶座標

◎專業分類軟體介面,功能清晰、操作便利,並具滑鼠指標功能提示。


◎繪圖功能,包含『點』、『線』、『圓』、『弧』、『面』、『輪廓』、『構造』之手動、自動繪圖專業分類群組工具

『點』功能群組包含:手動點、定位點、座標點、均值點、極值點、對焦點、棱點、雷射點..等。

『線』功能群組包含:手動線、多段矩形取線、雷射線、棱點線、探針取線。

『圓』功能群組包含:手動圓、一點取圓、圓環取圓、扇形取圓、棱點圓、探針取圓。

『弧』功能群組包含:手動弧、扇形取弧。

『輪廓』功能群組包含:開放輪廓、封閉輪廓、手動輪廓。

『構造』功能群組包含:分類為,點、線、圓、多點構造、構造,再將分類之功能群組化。
:兩線交點、線圓交點、兩圓交點、兩點中點、點與垂足中點、點與圓的切點、最近點、指定點。

:多點構線、平分線、平行線、垂線、旋轉線。

:多點構圓、同心圓、內切圓、外接圓。

多點構面Z點構面。   構造R角、特徵集。


Metus測繪軟體,以卓越之電腦自動繪圖能力著稱。
Metus 之自動繪圖大部分工具皆具有方向,且可針對採樣狀況,更改採樣標準之指向功能,並搭配以多種不同功能之繪圖模式,可大幅降低毛邊、灰階等影像自動繪圖所產生之電腦誤判狀況。

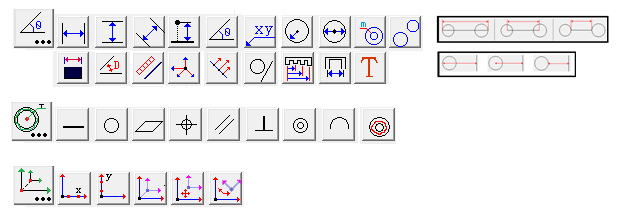

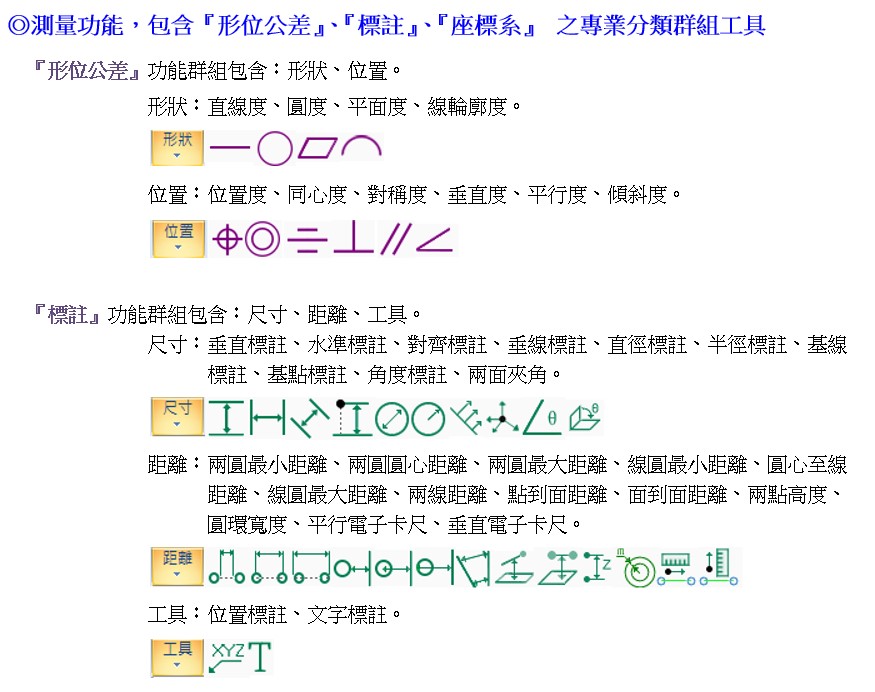

◎專業分類『幾何標註』、『形位公差』、『座標系』工具群組

  • 『幾何標注』:水平標注、垂直標注、對齊標注、垂線標注、角度標注、座標標注、半徑、直徑、圓環寬度、兩圓標注(具需求選擇模式)、線寬標注、兩點高度、兩線距離(可設置最常、最短、平均)、電子卡尺、基準點連續標注、基準邊連續標注、線與圓標注(具需求選擇模式)、中心距快速標注、對齊中心距快速標注、文字標注。
  • 『形位公差』:真直度、真圓度、平面度、位置度、平行度、垂直度、同心度、輪廓度、公差帶。

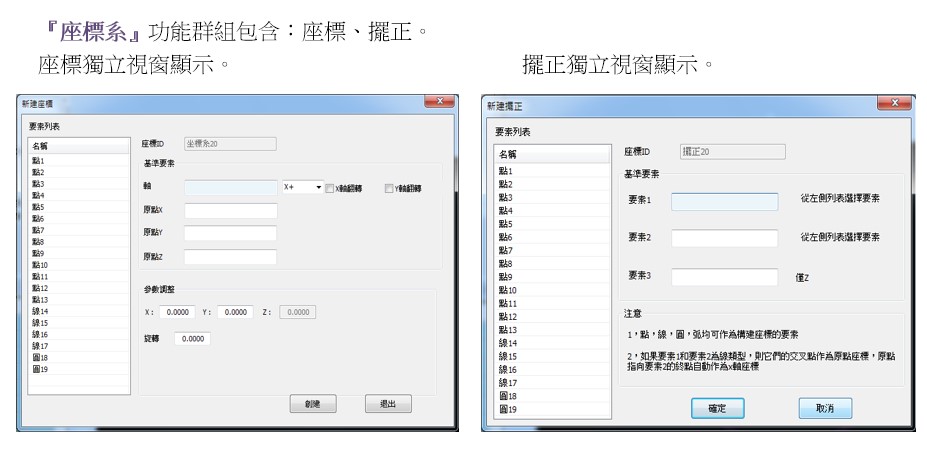

  • 『座標系』:快速設置客戶座標系、原點、坐標平移、座標旋轉、快速坐標切換。

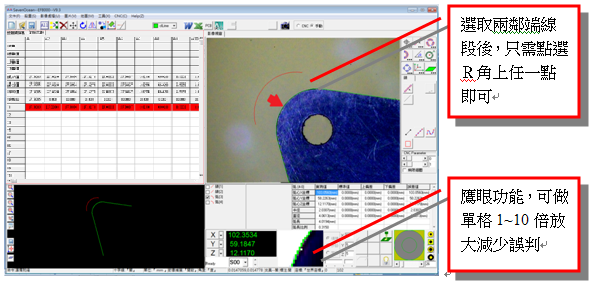

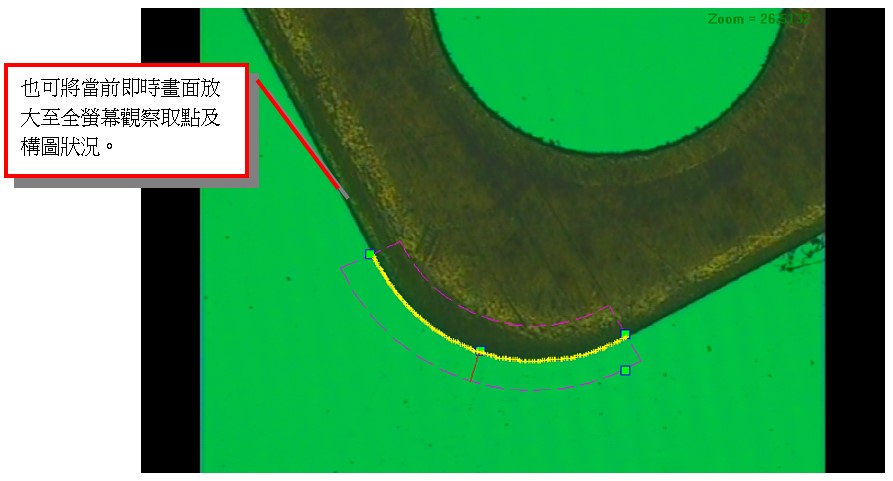

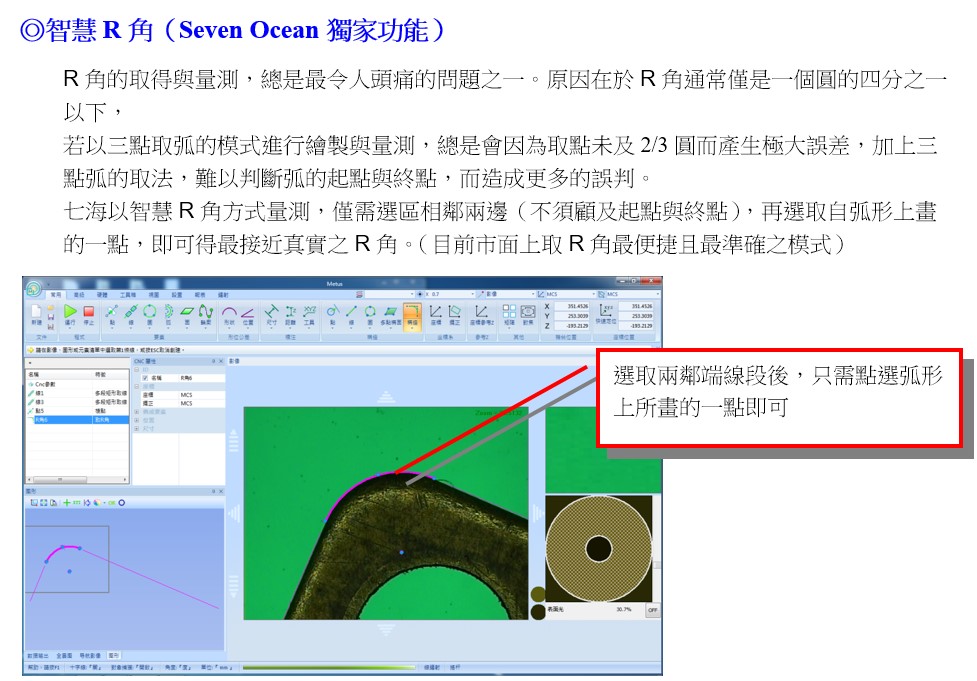

◎智慧R角(Seven Ocean獨家功能)

  • 七海以智慧R角方式量測,僅需選區相鄰兩邊(不須顧及起點與終點),再選取R角中任一點(可搭配鷹眼放大取點)即可得最接近真實之R角。(目前市面上取R角最便捷且最準確之模式)

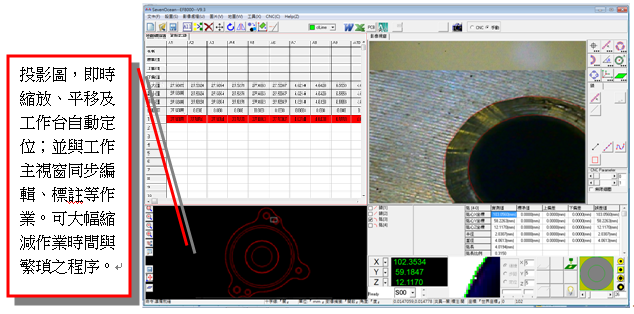

◎投影圖(Seven Ocean獨家功能)

  • 量測作業的效率是採購儀器時的重要評估項目之一。一般影像式測繪儀在繪圖與量測時常需將工作台移來移去,亦無法看到所繪製的幾何圖形及標註狀態。

  • 七海光電的投影圖功能,可在視窗中任意縮放、平移圖形,以觀察工件的部分或全圖。並可直接在投影圖中與工作主視窗中同步進行、繪圖標註等作業,大幅提升作業效能。

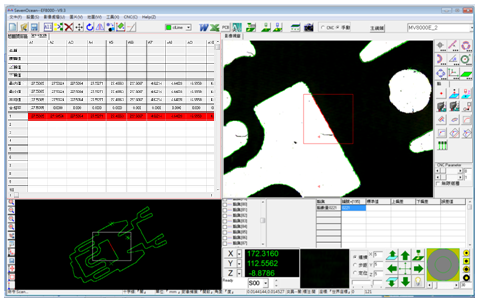

◎逆向工程/比對功能

  • EF測繪軟體可與Auto CAD軟體相互支應,可將在EF測繪軟體所繪製的幾何圖形轉出為.DXF案,以供Auto CAD使用。也可將Auto CAD之圖檔調入EF測繪軟體中,進行圖面與實體之比對。
  • 可使用邊緣掃描功能(矩形或扇形),將不規則外形以點集模式掃描進入CAD軟體,以供編修或量測作業。

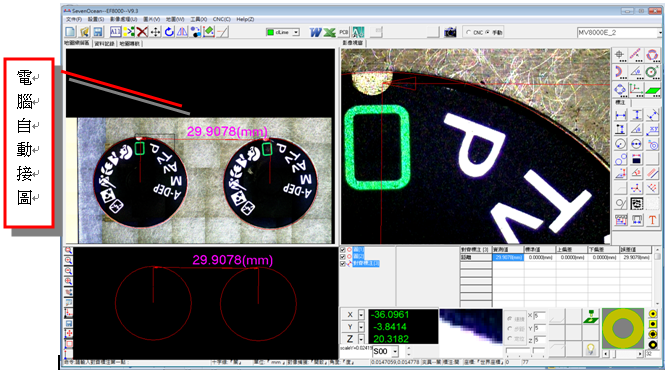

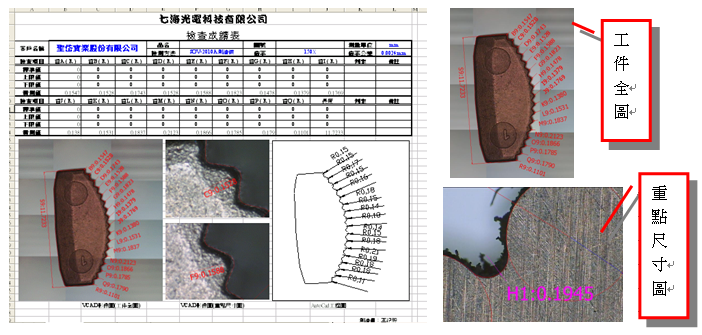

◎拍照功能/電腦自動接圖功能(Seven Ocean 首創功能)

  • 七海的影像測繪儀提供給您快照(主視窗重點尺寸拍照)及電腦自動接圖(工件全圖拍照)功能。讓您的報表更為豐富與公信力。

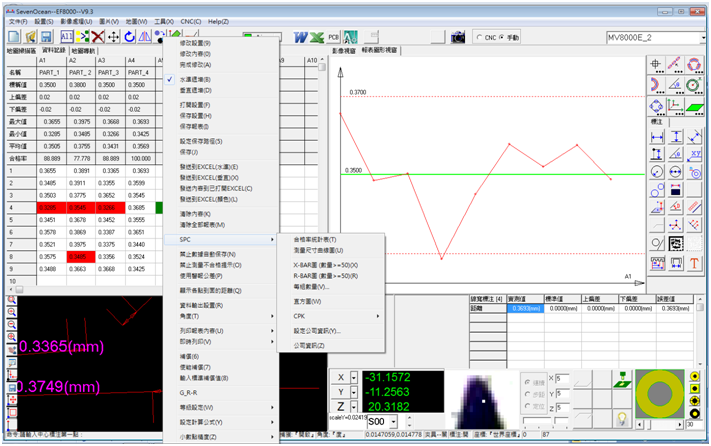

◎量測紀錄與SPC

  • EF測繪軟體所配置的測量紀錄,除了能將所量測的數據依需求指定為水平方向或垂直方向紀錄外,亦可選擇所繪製的圖元是顯示與紀錄各項圖元訊息(包括座標、長度、角度、直徑、半徑、真圓度、真直度...等)。
  • 量測記錄中可設定名稱、標準值與上下限,由電腦自動計算最大值、最小值與平均值,再依您的需求輸出至EXCEL或WORD軟體,製成檢查成績表。(具合格/不合格提示顯示)
  • EF測繪軟體配置有合格率統計表及測量值曲線圖...等SPC分析報表,協助您進行製程分析作業。

【標註模式可切換為公制(mm)、英制(inch)mil模式】【具備鎖點捕捉開啟與關閉功能】

『構造』功能群組包含:分類為,點、線、圓、多點構造、構造,再將分類之功能群組化。
:兩線交點、線圓交點、兩圓交點、兩點中點、點與垂足中點、點與圓的切點、最近點、指定點。

:多點構線、平分線、平行線、垂線、旋轉線。

:多點構圓、同心圓、內切圓、外接圓。

多點構面Z點構面。     構造R角、特徵集。
