Smart 系列 影像測繪儀
產品介紹…



儀器型號

Smart 1010

Smart 2010

工作臺面尺寸(mm)

260*260

360*260

承載玻璃尺寸(mm)

130*130

230*130

測量行程(mm)
(X*Y*
調焦)

100X*100Y*70調焦

200X*100Y*70調焦

測量與瞄準系統

HEXAGON-標準型量測專用鏡頭

HEXAGON-標準型彩色1/3"CCD

  變焦物鏡倍率:0.7-4.5X

  目鏡倍率:0.5X

  呈像放大倍率:15-90X

  光學尺解析度:0.001mm

美國七海EF系列Lite版測繪軟體

示值誤差

XY(3 +5 L/1000)μm ( L為被測長度單位:mm)

傳動系統

三軸無間隙摩擦傳動系統/三軸手動控制/XY軸配置快速位移裝置

照明系統

表面光源及透射光源均採用LED,亮度可調

外形尺寸
(長**高,單位:mm

550*380*700

550*480*700

儀器重量

34KG

40KG

工作臺承重

10KG

10KG

儀器電源

110V(AC)60HZ

備註


產品說明:

Smart 系列影像量測系統,是瑞典海克斯康集團旗下SEVEN OCEAN所推出之經濟款2D影像測繪系統。

適用於工件高度不高,並以平面量測為主的產品。如(玻璃面板、PCB線路板、平板類產品、小五金零件、沖壓件、螺絲、手錶件、手機零件、橡膠製品、塑膠製品、齒輪、彈簧、電子電線器材、SMT貼附件、連接器、端子等)

Smart 系列影像量測系統,為迎合全球儀器輕量化且高穩定性之趨勢,全機採用高精密航空鋁合金材質,並搭載EF-Lite測繪軟體。

EF-Lite測繪軟體具有功能相當齊備之影像測繪功能,並以優越之『電腦自動繪圖』能力著稱,可大幅降低人為誤差及提升作業效能。其倍率誤差精度可依需求隨時選擇0.02mm0.005mm之間。(示值精度可依需求調整小數點下第1位~第6位)

Smart 系列影像量測系統除了擁有卓越的量測功能外,同時,影像倍率的調節可使單一畫面可視範圍於2mm13mm切換、並具備上下燈源系統、彩色/黑白切換系統,亦可做為觀察檢查用途之顯微鏡使用。

在採購預算有限、受測物不大、平面量測為主、精度要求不會太高之前提之下,Smart 系列影像量測系統會是您最佳的選擇。


研發技術不斷更新,需更詳細的資訊請【與我聯絡

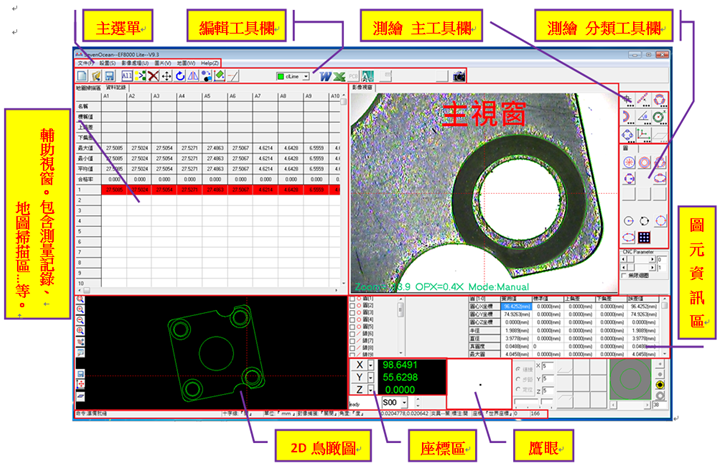

軟體功能介紹:

◎專業分類軟體介面,功能清晰、操作便利,並具滑鼠指標功能提示。


◎專業分類多模式繪圖工具群組

  • 『點』:手動取點、矩形自動框取多點(具方向切換)、扇形自動框取多點(具方向切換)、矩形自動框取一點。
  • 『線』:手動滑鼠取兩點線、自動取多點線、自動框選多點線、自動平均多點線、二次取線、自動取多點雲形線(B樣曲線點集)、三點自動取矩形。
  • 『圓』:手動兩點圓、手動三點圓、自動取多點圓、自動取多點橢圓、框選自動取多圓、自動取圓、圓環自動取多點圓、扇形自動取多點圓、框選自動取多點圓、自動平均取多點圓、扇形自動取多點橢圓。
  • 『弧』:手動三點弧、自動取多點弧、扇形自動取多點弧、單點自動取弧(底燈模式)。
  • 『構造』功能群組包含:自動二次取線、自動二次取圓、平分線、點集自動取線、點集自動取圓、平行線、垂直線、智慧角、線與圓交點(具需求選擇模式)、兩圓相切、點與圓相切。

EF測繪軟體,以卓越之電腦自動繪圖能力著稱。而EF之自動繪圖大部分工具皆具有方向之指向功能,並搭配以多種不同功能之繪圖模式,可大幅降低毛邊、灰階等影像自動繪圖所產生之電腦誤判狀況。


◎專業分類『幾何標註』、『形位公差』、『座標系』工具群組

  • 『幾何標注』:水平標注、垂直標注、對齊標注、垂線標注、角度標注、座標標注、半徑、 直徑、圓環寬度、兩圓標注(具需求選擇模式)、線寬標注、兩點高度、兩線距離(可設置最常、最短、平均)、電子卡尺、基準點連續標注、基準邊連續標注、線與圓標注(具需求選擇模式)、中心距快速標注、對齊中心距快速標注、文字標注。
  • 『形位公差』:真直度、真圓度、平面度、位置度、平行度、垂直度、同心度、輪廓度、公差帶。
  • 『座標系』:快速設置客戶座標系、原點、坐標平移、座標旋轉、快速坐標切換。


◎智慧R角(Seven Ocean獨家功能)

  • 七海以智慧R角方式量測,僅需選區相鄰兩邊(不須顧及起點與終點),再選取R角中任一點(可搭配鷹眼放大取點)即可得最接近真實之R角。(目前市面上取R角最便捷且最準確之模式)


◎投影圖(Seven Ocean獨家功能)

  • 量測作業的效率是採購儀器時的重要評估項目之一。一般影像式測繪儀在繪圖與量測時常需將工作台移來移去,亦無法看到所繪製的幾何圖形及標註狀態。

  • 七海光電的投影圖功能,可在視窗中任意縮放、平移圖形,以觀察工件的部分或全圖。並可直接在投影圖中與工作主視窗中同步進行、繪圖標註等作業,大幅提升作業效能。


◎逆向工程/比對功能

  • EF測繪軟體可與Auto CAD軟體相互支應,可將在EF測繪軟體所繪製的幾何圖形轉出為.DXF案,以供Auto CAD使用。也可將Auto CAD之圖檔調入EF測繪軟體中,進行圖面與實體之比對。
  • 可使用邊緣掃描功能(矩形或扇形),將不規則外形以點集模式掃描進入CAD軟體,以供編修或量測作業。


◎拍照功能/電腦自動接圖功能(Seven Ocean 首創功能)

  • 七海的影像測繪儀提供給您快照(主視窗重點尺寸拍照)及電腦自動接圖(工件全圖拍照)功能。讓您的報表更為豐富與公信力。


◎量測紀錄與SPC

  • EF測繪軟體所配置的測量紀錄,除了能將所量測的數據依需求指定為水平方向或垂直方向紀錄外,亦可選擇所繪製的圖元是顯示與紀錄各項圖元訊息(包括座標、長度、角度、直徑、半徑、真圓度、真直度...等)。
  • 量測記錄中可設定名稱、標準值與上下限,由電腦自動計算最大值、最小值與平均值,再依您的需求輸出至EXCEL或WORD軟體,製成檢查成績表。(具合格/不合格提示顯示)
  • EF測繪軟體配置有合格率統計表及測量值曲線圖...等SPC分析報表,協助您進行製程分析作業。

【標註模式可切換為公制(mm)、英制(inch)mil模式】【具備鎖點捕捉開啟與關閉功能】
