TESA系列 測高儀
|
|
| 產品介紹…
運用廣泛，兩種型號 300 / 600。
電子控制面板完全保護，防塵、防潑水。
內置氣浮軸承。全新WINCE操作系統。
玻璃光學測量系統。大屏幕彩色顯示。
直觀的圖形顯示測量項目。
高精度：(2.6+5L)um 。溫度補償功能。
獨立採點控制。

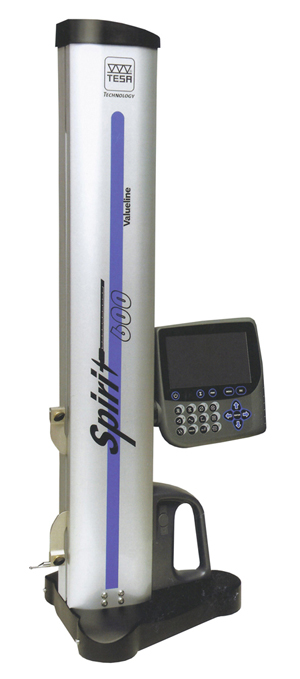

新一代 Spirit 測高儀提供 300mm 和 600mm兩種量程，全新設計的測針支架系統，測量範圍可擴展至570mm和 870mm，全新8mm直徑的測針支架設計，完全兼容目前市場上通用的標準型測針。全新版操作系統測量軟體，更加穩定可靠，測量數據直接顯示在6.4"彩色大屏幕上。
|
|
|
|
| 產品說明： |
| |
Spirit 300 |
Spirit 600 |
| 編 號 |
00734006 |
00734007 |
| 測量範圍(mm) |
300 |
600 |
| 擴展量程(mm) |
570 |
870 |
| 測針架直徑(mm) |
Ø8 |
| 分辨率(mm) |
0.01/0.001/0.0001 |
| 測量精度(μm) |
(2.6+5L)μm* |
| 重複性(μm) |
平面≤ 1μm* /球面≤ 3μm* |
| 顯示屏(μm) |
彩色LCD,6.4" |
| 最大移動速度(mm/s) |
75 |
| 驅動系統 |
電機驅動 |
| 測定力(N) |
1.5 ± 0.5 |
| 工作溫度(°C) |
10 to 30 |
| 儲存溫度(°C) |
-10 to 60 |
| 防護等級 |
IP40 |
| 顯示單位 |
mm or in |
| 認證證書 |
原廠證書 |
| 總高度(mm) |
709 |
1009 |
| 重 量(kg) |
20 |
22 |
| *At(20±1)°C使用標準測頭 |
|
|
 研發技術不斷更新，需更詳細的資訊請【與我聯絡】 |
|
| 軟體功能介紹： |
|
TESA系列 測高儀
.png)
|
機型 |
料號 |
誤差 |
垂直度 |
|
機型 |
料號 |
誤差 |
垂直度 |
|

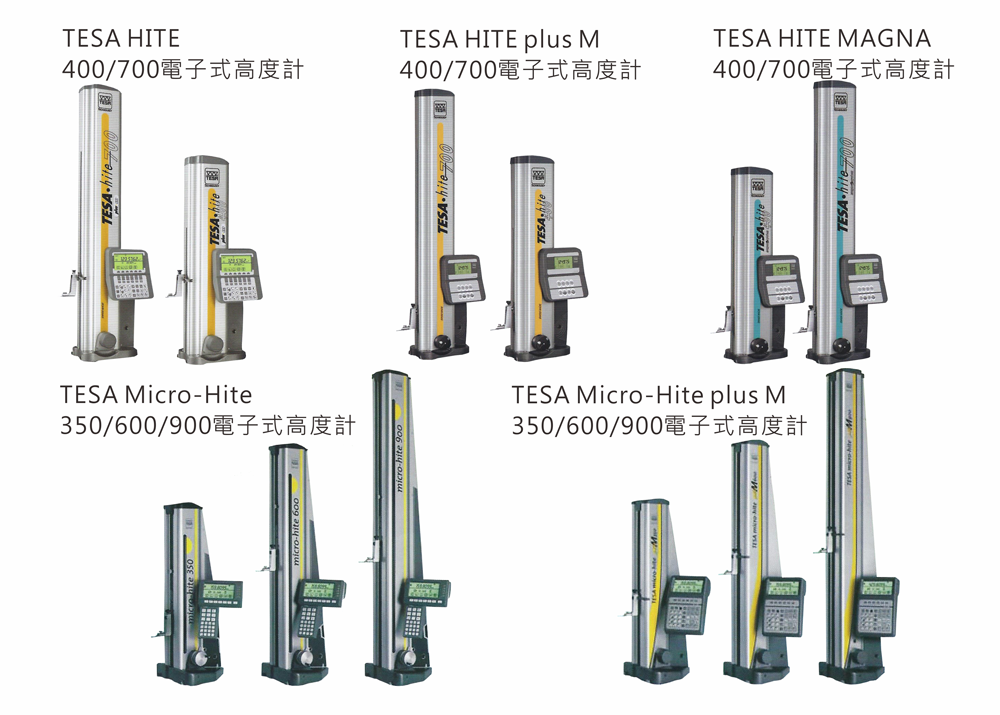

TESA-HITE 400 / 700 |
|
TESA-HITE plus M 400 / 700 |
|
400 |
07.30043 |
2.5+4L μm |
9 μm |
|
400 |
07.30045 |
2.5+3L μm |
8 μm |
|
700 |
07.30044 |
2.5+4L μm |
13 μm |
|
700 |
07.30046 |
2.5+3L μm |
12 μm |
|
TESA-HITE MAGNA 400 / 700 |
|
|
|
|
|
|
400 |
07.30047 |
8 μm |
- |
|
|
|
|
|
|
700 |
07.30059 |
8 μm |
- |
|
|
|
|
|
|
TESA-HITE Micro 350 / 600 / 900 |
|
TESA-HITE Micro plus M 350 / 600 / 900 |
|
350 |
07.30033 |
2+3L μm |
7 μm |
|
350 |
07.30063 |
2+1.5L μm |
5 μm |
|
600 |
07.30034 |
2+3L μm |
9 μm |
|
600 |
07.30064 |
2+1.5L μm |
7 μm |
|
900 |
07.30035 |
2+3L μm |
11 μm |
|
900 |
07.30065 |
2+1.5L μm |
9 μm |
|
|
