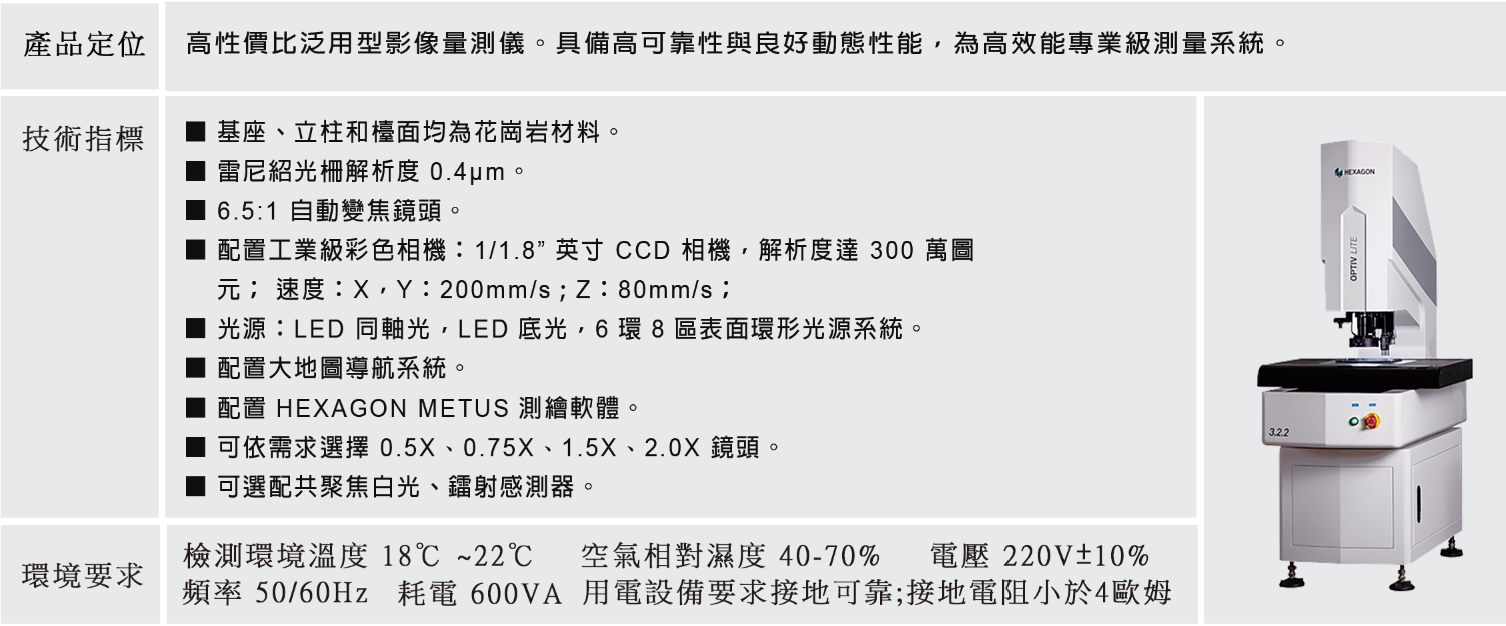

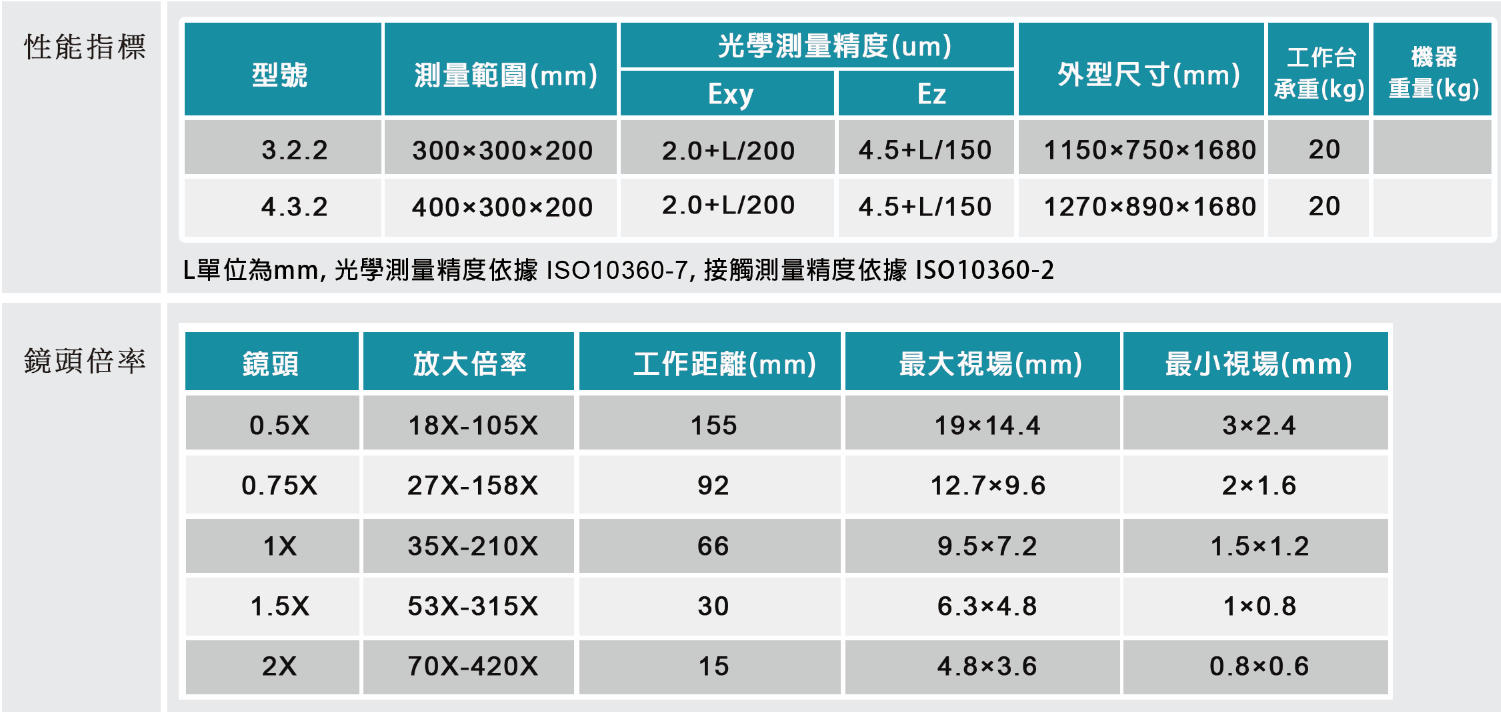

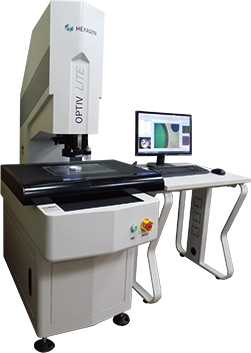

Hexagon Seven Ocean Metus 測繪軟體 功能教學陸續建構中,請訂閱與關注YouTube~ |
|
◎專業分類軟體介面,功能清晰、操作便利,並具滑鼠指標功能提示。


◎繪圖功能,包含『點』、『線』、『圓』、『弧』、『面』、『輪廓』、『構造』之手動、自動繪圖專業分類群組工具
『點』功能群組包含:手動點、定位點、座標點、均值點、極值點、對焦點、棱點、雷射點..等。

『線』功能群組包含:手動線、多段矩形取線、雷射線、棱點線、探針取線。

『圓』功能群組包含:手動圓、一點取圓、圓環取圓、扇形取圓、棱點圓、探針取圓。
.png)
『弧』功能群組包含:手動弧、扇形取弧。

『輪廓』功能群組包含:開放輪廓、封閉輪廓、手動輪廓。

『構造』功能群組包含:分類為,點、線、圓、多點構造、構造,再將分類之功能群組化。
點:兩線交點、線圓交點、兩圓交點、兩點中點、點與垂足中點、點與圓的切點、最近點、指定點。
.png)
線:多點構線、平分線、平行線、垂線、旋轉線。
.png)
圓:多點構圓、同心圓、內切圓、外接圓。
.png)

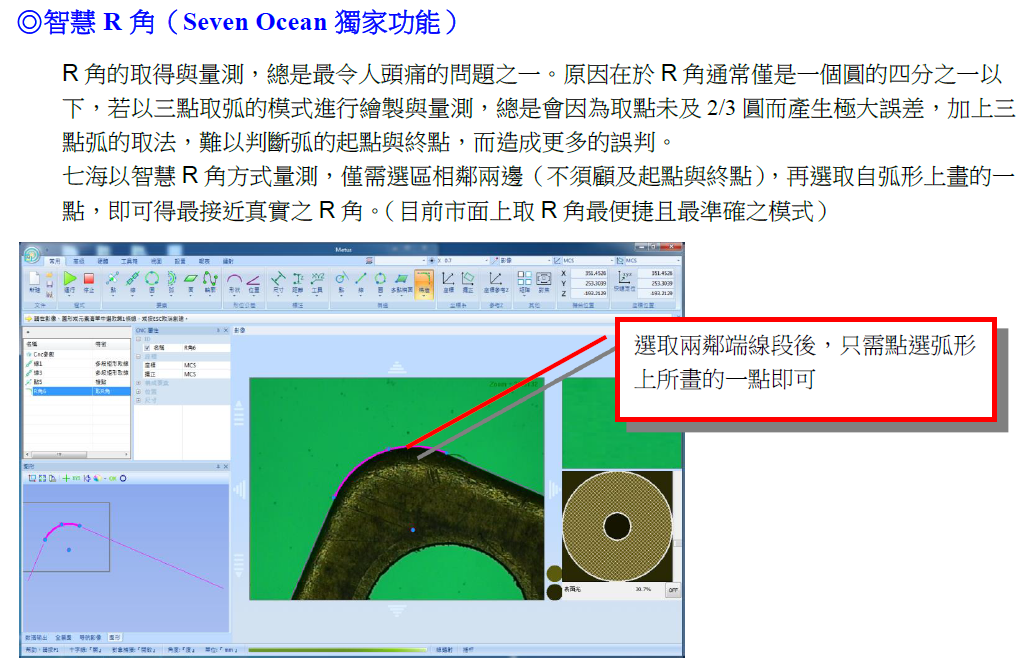

多點構面:Z點構面。 構造:R角、特徵集。
.png)

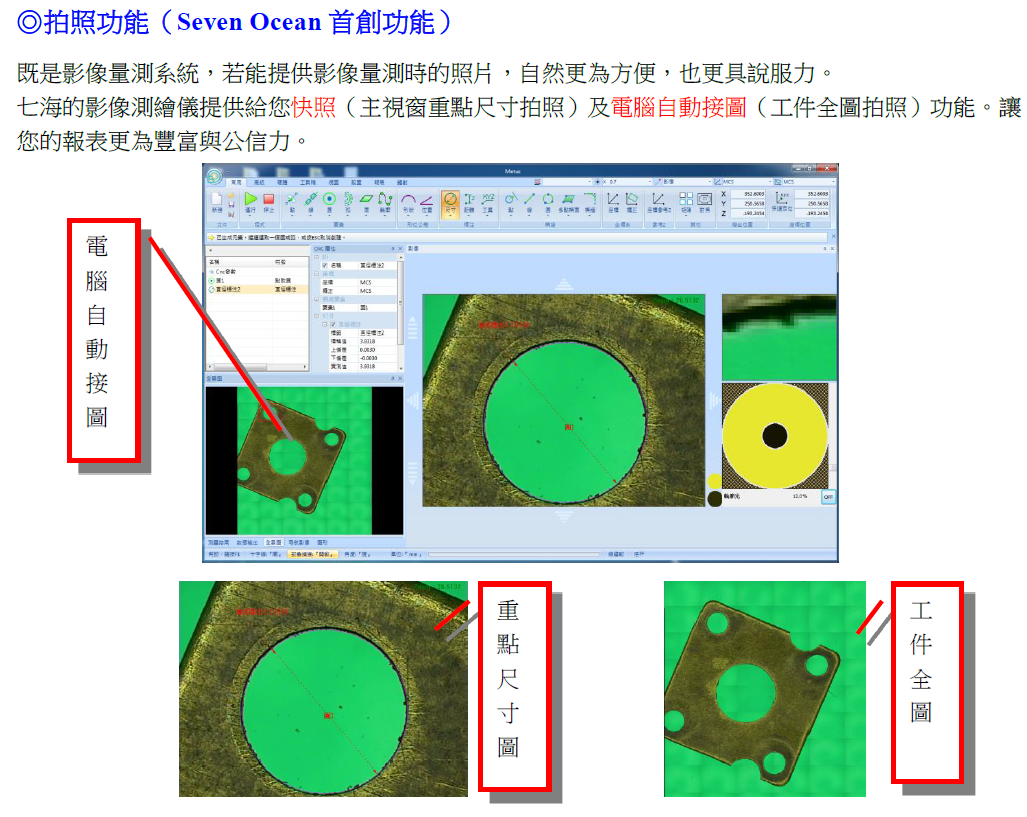

Metus測繪軟體,以卓越之電腦自動繪圖能力著稱。
而 Metus 之自動繪圖大部分工具皆具有方向,且可針對採樣狀況,更改採樣標準之指向功能,並搭配以多種不同功能之繪圖模式,可大幅降低毛邊、灰階等影像自動繪圖所產生之電腦誤判狀況。
