VIEWMAX C

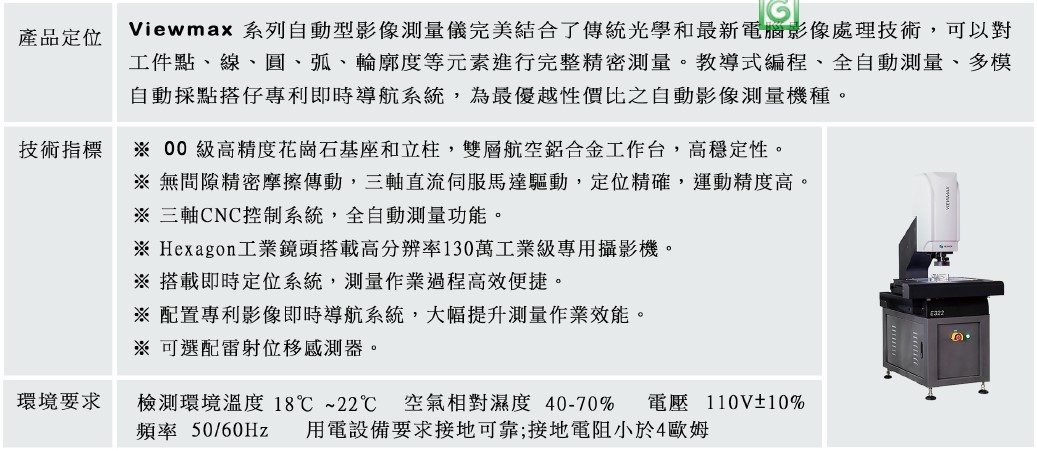

產品介紹…

Viewmax 系列自動型影像測量儀完美結合了傳統光學和最新電腦影像處理技術,可以對工件點、線、圓、弧、輪廓度等元素進行完整精密測量。教導式編程、全自動測量、多模自動採點搭仔專利即時導航系統,為最優越性價比之自動影像測量機種。
※ 00 級高精度花崗石基座和立柱,雙層航空鋁合金工作台,高穩定性。
※ 無間隙精密摩擦傳動,三軸直流伺服馬達驅動,定位精確,運動精度高。
※ 三軸CNC控制系統,全自動測量功能。
※ Hexagon工業鏡頭搭載高分辨率130萬工業級專用攝影機。
※ 配置專利影像即時導航系統,大幅提升測量作業效能。

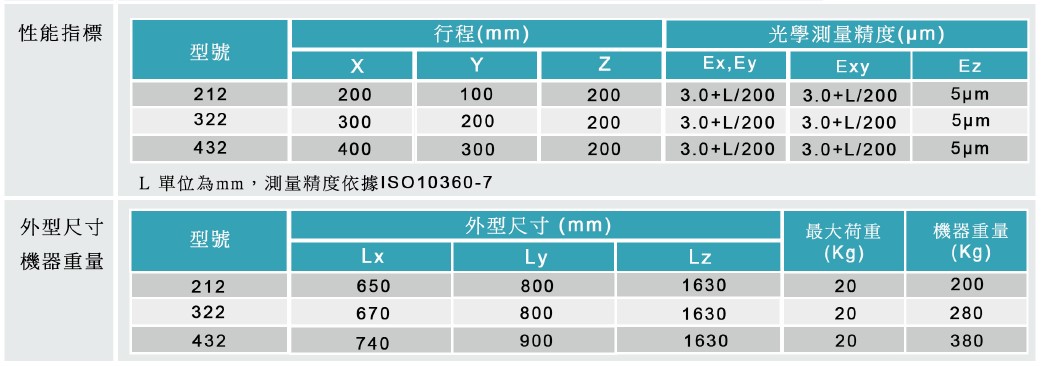

產品說明:


研發技術不斷更新,需更詳細的資訊請【與我聯絡
軟體功能介紹:

功能介紹與教學影片

~不定期功能更新及測量技術分享,歡迎訂閱~

客製化介面

取繪圖面比例尺

重點尺寸拍照

電腦自動接圖

自動尋邊掃描

座標系
01兩線建立座標

座標系
02兩圓建立座標

座標系
03線圓建立座標

CAD導入
01自動生成程式

CAD導入
02輪廓度比對測量

~繪圖 點~
01手動點

~繪圖 點~
02定位點

~繪圖 點~
03座標點

~繪圖 點~
04稜點

~繪圖 點~
05框取點

~繪圖 點~
06極值點

~繪圖 點~
07對焦點

~繪圖 線~
01手動線

~繪圖 線~
02多段矩形框選線

~繪圖 線~
03稜點線

~繪圖 弧~
01手動弧

~弧~
02扇形取弧

~繪圖 圓~
01手動圓

~繪圖 圓~
02一點取圓

~繪圖 圓~
03圓環取圓

~繪圖 圓~
04扇形取圓

~繪圖 圓~
05稜點圓

~繪圖 圓~
06滑鼠畫圓

○形狀公差○
直線度

○形狀公差○
圓度

○形狀公差○
平面度

○形狀公差○
線輪廓度

◎位置公差◎
位置度

◎位置公差◎
同心度

◎位置公差◎
對稱度

◎位置公差◎
平行度

◎位置公差◎
垂直度

◎位置公差◎
傾斜度

§尺寸標註§
水準標註
§尺寸標註§
垂直標註
§尺寸標註§
距離標註
§尺寸標註§
垂線標註
§尺寸標註§
直徑
§尺寸標註§
半徑標註
§尺寸標註§
基線標註
§尺寸標註§
基點標註
§尺寸標註§
角度標註
★距離標註★
兩圓最小距離
★距離標註★
兩圓圓心距離
★距離標註★
兩圓最大距離
★距離標註★
線圓最近距離
★距離標註★
線圓心距離
★距離標註★
線圓最遠距離
★距離標註★
兩線距離
★距離標註★
點到面距離
★距離標註★
多點到面距離
★距離標註★
兩點高度
★距離標註★
圓環寬度
★距離標註★
平行電子卡尺
★距離標註★
垂直電子卡尺
⊕文字工具⊕
座標標註
⊕文字工具⊕
文字標註
●構造點●
兩線交點
●構造點●
線圓交點
●構造點●
兩圓交點
●構造點●
兩點中點
●構造點●
點與垂足中點
●構造點●
點與圓切點
●構造點●
線圓最近點
●構造點●
指定點
●構造點●
衍生點
●構造點●
線中點
◇構造線◇
多點構線
◇構造線◇
平分線
◇構造線◇
平行線
◇構造線◇
垂線
◇構造線◇
旋轉線
◇構造線◇
圓圓切線
◇構造線◇
點圓切線
◢構造圓◣
多點構圓
◢構造圓◣
同心圓
◢構造圓◣
內切圓
◢構造圓◣
外切圓
◢構造圓◣
圓環中圓
【構造面】
Z點構面
Preparing...

☆量測記錄☆
輸出DATA至Excel

☆量測記錄☆
報表設定

☆量測記錄☆
客製化報表

Preparing...

Hexagon Seven Ocean Metus 測繪軟體 功能教學陸續建構中,請訂閱與關注YouTube~

專業分類軟體介面,功能清晰、操作便利,並具滑鼠指標功能提示


◎繪圖功能,包含『點』、『線』、『圓』、『弧』、『面』、『輪廓』、『構造』之手動、自動繪圖專業分類群組工具

『點』功能群組包含:手動點、定位點、座標點、均值點、極值點、對焦點、棱點、雷射點..等。

『線』功能群組包含:手動線、多段矩形取線、雷射線、棱點線、探針取線。

『圓』功能群組包含:手動圓、一點取圓、圓環取圓、扇形取圓、棱點圓、探針取圓。

『弧』功能群組包含:手動弧、扇形取弧。

『輪廓』功能群組包含:開放輪廓、封閉輪廓、手動輪廓。

『構造』功能群組包含:分類為,點、線、圓、多點構造、構造,再將分類之功能群組化。
:兩線交點、線圓交點、兩圓交點、兩點中點、點與垂足中點、點與圓的切點、最近點、指定點。

:多點構線、平分線、平行線、垂線、旋轉線。

:多點構圓、同心圓、內切圓、外接圓。

多點構面Z點構面。   構造R角、特徵集。


Metus測繪軟體,以卓越之電腦自動繪圖能力著稱。
Metus 之自動繪圖大部分工具皆具有方向,且可針對採樣狀況,更改採樣標準之指向功能,並搭配以多種不同功能之繪圖模式,可大幅降低毛邊、灰階等影像自動繪圖所產生之電腦誤判狀況。
