SOV系列 3D&2.5D&2D影像式精密測繪儀器
|
|
| 產品介紹…
為美國七海光電所研發之影像精密測繪系統。
以操作模式可區分為手動機型、電動機型、ＣＮＣ機型。
以功能分類可區分為2D、2.5D、3D 。（3D機型可選配『智慧型探針系統』）
SOV系列，除齊備已廣為運用之「影像繪圖」、「自動繪圖」「幾何量測」、「工件快照」、「逆向工程」…等功能外。更配置美國七海多項專利功能：「Ｚ軸補償」、「影像精密測高」、「智慧Ｒ角」、「電腦自動接圖拍照」、「影像導航系統」…等，大幅強化影像測繪系統之功能。（各功能依版本而有所差異）
七海專業建議：
建議您在初步了解SOV測繪系統後，由本公司依照您的需求為您提供建議使用之機型與版本，再由您進行評估。除了可節省摸索的時間，亦能避免您多花成本購買到用不到的功能。
|
|
|
| 重 現 性： |
<0.005mm |
| 解晰力精度： |
0.0005mm |
| 線性精度： |
3+5L/1000um |
| 放大倍數： |
20x-120x(光學放大倍率為0.35-2.25倍) OR
30x-225x(光學放大倍率為0.65-4.50倍) |
| 呈像系統： |
SOV專用型高解晰CCD
SOV-A級專用行鏡頭 |
| 選配功能： |
美國NAVITA量測專用鏡頭美國
美國SEVEN OCEAN 12向全視角旋轉燈源系統
英國RENISHAW探針組(智慧型探針量測系統)
德國HEIDENHAIN 高精度光學尺 |
| 其它： |
|
|
|
| 產品說明： |
| 機台型號： |
SOV-2010 |
SOV-3020 |
SOV-4030 |
SOV-5030 |
|
| 外觀尺寸(mm)： |
570*370*790 |
700*500*900 |
860*650*1120 |
860*750*1120 |
|
| 測量行程(mm)： |
200X*100Y*100Z |
300X*200Y*150Z |
400X*300Y*150Z |
500X*300Y*150Z |
|
| 檯面大小(mm)： |
358*258 |
506*356 |
606*456 |
706*456 |
|
| 機台重量： |
200kg |
250kg |
380kg |
400kg |
|
| 檯面荷重： |
15kg |
20kg |
25kg |
25kg |
|
| 選配功能： |
|
|
|
|
|
| 其它： |
|
|
|
|
|
|
|
 研發技術不斷更新，需更詳細的資訊請【與我聯絡】 |
|
| 軟體功能介紹： |
|
| |
|

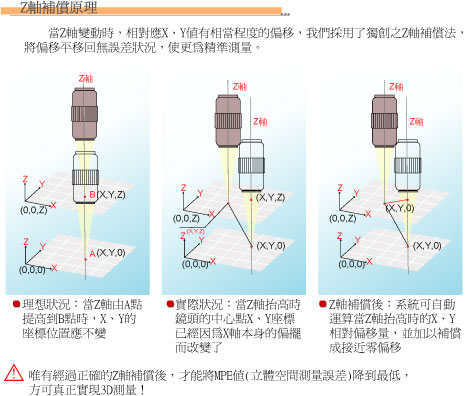

Ｚ軸補償
|
|
|

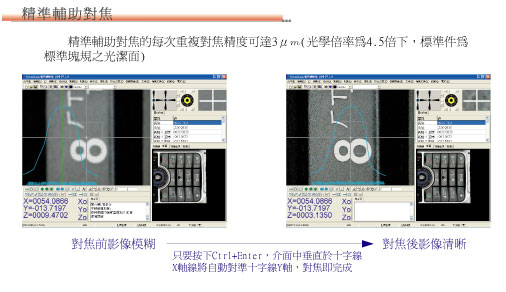

輔助對焦I、II
|
尚無資料 |

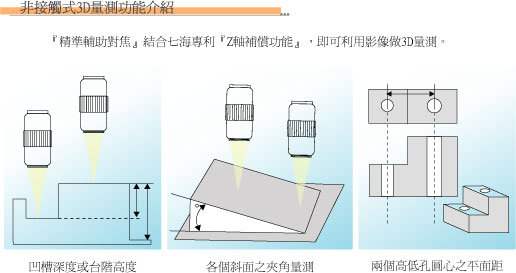

| 精密測高 |
|
| 幾何標註 |
尚無資料 |
|
形位公差
|
尚無資料 |
| 影像繪圖 |
尚無資料 |
| 直接繪圖 |
尚無資料 |
| 自動繪圖 |
尚無資料 |
| 多點繪圖 |
尚無資料 |
|
自動多點繪圖
|
尚無資料 |
| 工件快照 |
尚無資料 |
|
電腦接圖照相
|
 |

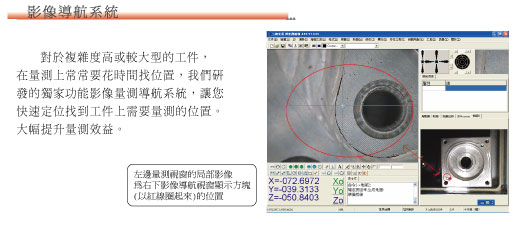

| 影像導航系統 |
 |
| 自動定位系統 |
尚無資料 |
|

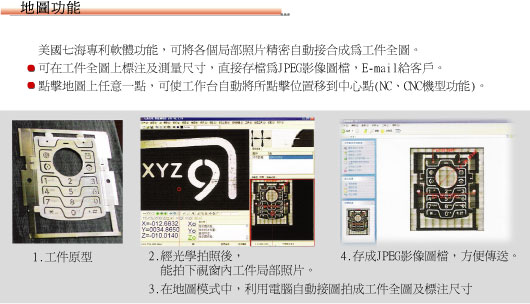

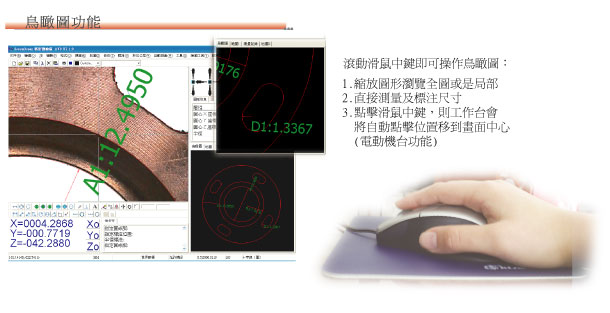

鳥瞰圖
|
 |
|

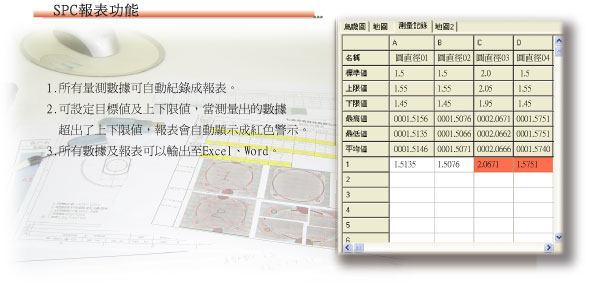

SPC測量紀錄
|
 |
|

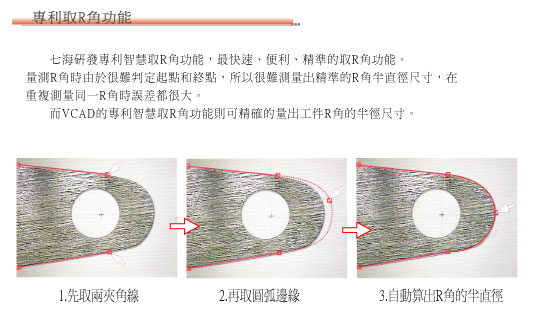

智慧R角
|
 |
|

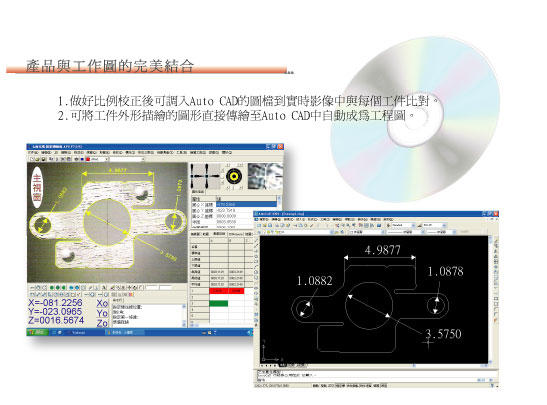

逆向工程
|
 |
| 機器人視覺 |
尚無資料 |
| 自動測量 |
尚無資料 |
| 12向旋轉燈源 |
尚無資料 |
| 智慧型探針系統 |
.jpg) |
| 影像3D量測 |
 |
| 電腦卡尺量測 |
尚無資料 |
| 客戶原點座標 |
尚無資料 |
|
